مبدل‌های حرارتی پوسته و لوله یکی از پرکاربردترین و مهم‌ترین تجهیزات در صنعت حرارتی و برودتی هستند. این مبدل‌ها برای انتقال حرارت بین دو سیال استفاده می‌شوند که یکی درون لوله‌ها و دیگری در فضای بین لوله‌ها و پوسته جریان دارد. طراحی خاص این مبدل‌ها باعث می‌شود که در بسیاری از کاربردهای صنعتی، نفت و گاز، شیمیایی، نیروگاهی و حتی صنایع غذایی به کار گرفته شوند. در این مقاله به بررسی انواع مختلف مبدل‌های حرارتی پوسته و لوله و کاربردهای آنها می‌پردازیم.

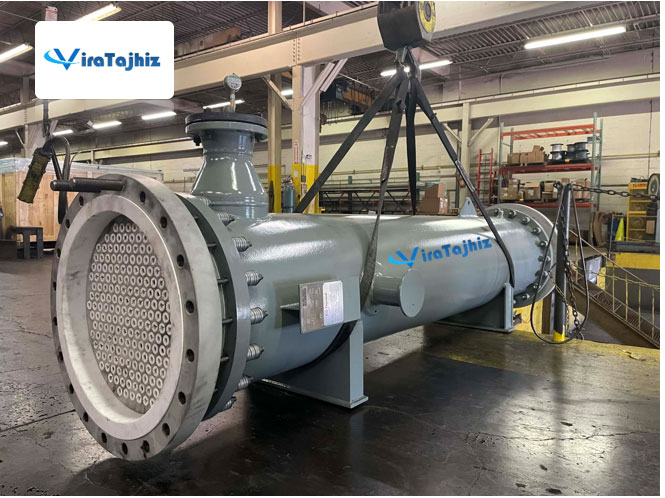

انواع مبدل حرارتی پوسته و لوله
- مبدل‌های حرارتی تک‌پاس (Single-pass Shell and Tube Heat Exchanger)
- ساختار: این نوع مبدل‌ها دارای یک مجموعه از لوله‌ها هستند که سیال یک بار از یک انتها به انتهای دیگر عبور می‌کند.
- ویژگی‌ها: ساده‌ترین نوع طراحی، مناسب برای کاربردهایی با دمای کم و فشار پایین.
- کاربرد: سیستم‌های گرمایش و سرمایش ساختمان‌ها، سیستم‌های تهویه مطبوع.
- مبدل‌های حرارتی چندپاس (Multi-pass Shell and Tube Heat Exchanger)
- ساختار: در این نوع مبدل‌ها، سیال چندین بار از لوله‌ها و پوسته عبور می‌کند. به این صورت که لوله‌ها و پوسته به گونه‌ای طراحی شده‌اند که سیال به صورت رفت و برگشتی از آنها عبور می‌کند.
- ویژگی‌ها: افزایش زمان تماس سیالات و بهبود انتقال حرارت.
- کاربرد: صنایع نفت و گاز، پالایشگاه‌ها، و فرآیندهای شیمیایی پیچیده.
- مبدل‌های حرارتی با بفل (Shell and Tube Heat Exchanger with Baffles)
- ساختار: بفل‌ها صفحات فلزی هستند که درون پوسته قرار می‌گیرند و مسیر سیال را تغییر می‌دهند تا جریان سیال به طور مکرر از روی لوله‌ها عبور کند.
- ویژگی‌ها: افزایش ضریب انتقال حرارت و کارایی مبدل.
- کاربرد: نیروگاه‌ها، صنایع شیمیایی و پالایشگاه‌ها برای بازیابی حرارت.
- مبدل‌های حرارتی یو شکل (U-tube Shell and Tube Heat Exchanger)
- ساختار: لوله‌ها به صورت یو شکل طراحی شده‌اند تا سیال دوبار از داخل لوله‌ها عبور کند. این طراحی باعث کاهش فضای مورد نیاز و افزایش انتقال حرارت می‌شود.
- ویژگی‌ها: مناسب برای فضاهای محدود و کاربردهایی که نیاز به تغییر جهت جریان سیال دارند.
- کاربرد: سیستم‌های خنک‌کننده و گرمایشی جمع و جور، سیستم‌های تهویه مطبوع و واحدهای کوچک فرآیندی.
- مبدل‌های حرارتی دو پوسته (Double-Shell Heat Exchanger)
- ساختار: در این نوع مبدل‌ها، دو پوسته برای عبور سیال دوم وجود دارد که سیال در دو مرحله از لوله‌ها عبور می‌کند.
- ویژگی‌ها: افزایش انتقال حرارت به دلیل جریان دوگانه سیال در پوسته.
- کاربرد: کاربردهای صنعتی با نیاز به انتقال حرارت بالا.
- مبدل‌های حرارتی جریان مخالف (Counterflow Shell and Tube Heat Exchanger)
- ساختار: در این نوع مبدل‌ها، سیالات در جهت‌های مخالف یکدیگر جریان دارند.
- ویژگی‌ها: کارایی بالا در انتقال حرارت به دلیل اختلاف دمای بالا بین دو سیال در طول مبدل.
- کاربرد: صنایع شیمیایی، نیروگاه‌ها، و فرآیندهایی که نیاز به انتقال حرارت بسیار کارآمد دارند.
- مبدل‌های حرارتی جریان موازی (Parallel Flow Shell and Tube Heat Exchanger)
- ساختار: در این نوع مبدل‌ها، هر دو سیال در همان جهت جریان دارند.
- ویژگی‌ها: طراحی ساده‌تر و مناسب برای کاربردهایی که اختلاف دمای بالا بین سیالات نیاز نیست.
- کاربرد: سیستم‌های تهویه مطبوع و کاربردهای ساده‌تر صنعتی.
- مبدل‌های حرارتی ترکیبی (Crossflow Shell and Tube Heat Exchanger)
- ساختار: سیالات به صورت متقاطع نسبت به یکدیگر جریان دارند.
- ویژگی‌ها: ترکیبی از ویژگی‌های جریان مخالف و موازی، بهینه برای شرایط خاص.
- کاربرد: کاربردهای خاص در صنایع مختلف که نیاز به طراحی‌های انعطاف‌پذیر دارند.

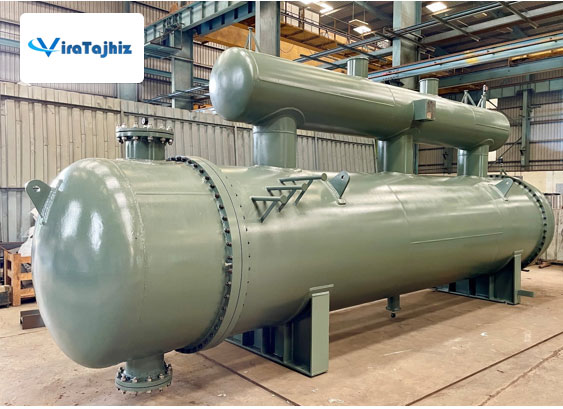

کاربردهای مبدل‌های حرارتی پوسته و لوله
- صنایع نفت و گاز
- توضیح: مبدل‌های حرارتی پوسته و لوله در فرآیندهای مختلف پالایش و جداسازی نفت و گاز کاربرد دارند. از آنها برای خنک‌کردن و گرم‌کردن سیالات و همچنین بازیابی حرارت استفاده می‌شود.
- مثال: در فرآیند تقطیر نفت خام، مبدل‌های حرارتی برای پیش‌گرمایش نفت خام و همچنین خنک‌کردن فرآورده‌های نفتی استفاده می‌شوند.
- نیروگاه‌ها
- توضیح: در نیروگاه‌ها، مبدل‌های حرارتی برای انتقال حرارت بین بخار و آب، و همچنین بین سایر سیالات کاری استفاده می‌شوند. این انتقال حرارت برای افزایش کارایی تولید برق ضروری است.
- مثال: در بویلرها و سیستم‌های توربین بخار، مبدل‌های حرارتی برای گرم‌کردن آب به بخار و سپس خنک‌کردن بخار به آب مورد استفاده قرار می‌گیرند.
- صنایع شیمیایی
- توضیح: در صنایع شیمیایی، مبدل‌های حرارتی پوسته و لوله برای کنترل دما و انجام واکنش‌های شیمیایی در شرایط مطلوب استفاده می‌شوند.
- مثال: در فرآیندهای تولید آمونیاک، مبدل‌های حرارتی برای خنک‌کردن گازهای تولیدی و همچنین برای گرم‌کردن واکنش‌دهنده‌ها استفاده می‌شوند.
- صنایع غذایی و نوشیدنی
- توضیح: در این صنایع، مبدل‌های حرارتی برای پاستوریزه‌کردن، استریل‌کردن و خنک‌کردن محصولات غذایی و نوشیدنی‌ها استفاده می‌شوند.
- مثال: در تولید شیر پاستوریزه، مبدل‌های حرارتی برای گرم‌کردن شیر به دمای مشخص و سپس خنک‌کردن سریع آن به دمای نگهداری استفاده می‌شوند.
- سیستم‌های تهویه مطبوع
- توضیح: در سیستم‌های تهویه مطبوع، مبدل‌های حرارتی پوسته و لوله برای انتقال حرارت بین هوا و سیالات خنک‌کننده یا گرم‌کننده استفاده می‌شوند.
- مثال: در چیلرها و بویلرهای صنعتی و تجاری، مبدل‌های حرارتی برای تبادل حرارت بین آب و مبرد استفاده می‌شوند تا دمای مطلوب در ساختمان‌ها حفظ شود.
نتیجه‌گیری
مبدل‌های حرارتی پوسته و لوله با طراحی‌های متنوع و کاربردهای گسترده‌ای که دارند، یکی از مهم‌ترین اجزای سیستم‌های انتقال حرارت در صنایع مختلف محسوب می‌شوند. انتخاب نوع مناسب مبدل حرارتی بر اساس نیازهای خاص هر فرآیند و محیط، می‌تواند تأثیر قابل توجهی بر کارایی و بهره‌وری سیستم داشته باشد. از این رو، آشنایی با انواع مختلف این مبدل‌ها و کاربردهای آنها برای مهندسان و متخصصان صنایع مختلف بسیار حیاتی است. برای آشنایی بیشتر و تهیه انواع مبدل های حرارتی پوسته و لوله شرکت تجهیز گستران سپیدار شریف با برند تجاری ویرا تجهیز صنعت می توانید از وب سایت این شرکت بازدید فرمایید.
مبدل های حرارتی پوسته و لوله چند پاس علی الخصوص دوپاس مزیت خوبی نسبت به بقیه مبدل های پوسته و لول تک پاس دارند. چرا که جریان سیال سرد با حرکت رفت و برگشتی فرصت بیشتری پیدا می کند، گرمای سیال داغ را دریافت کند.
